编程#

开放式用户通信分类#

TIA PORTAL 软件内提供了以下指令：

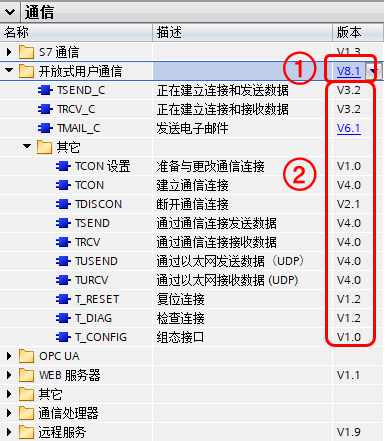

开放式用户通信如图1所示。

图1 开放式用户通信指令

①指令集版本

②指令版本

开放式用户通信指令集由以上指令组成。每个版本 CPU 都可以支持多个版本的开放式用户通信指令集，见表1，建议使用默认的指令集版本也就是最高的版本，低版本指令集一般是用来低版本 CPU 程序移植到高版本 CPU 时用的。

对于基本的 TCP、ISO ON TCP 以及 UDP 来说，指令集总体分为 V4.x 以下与 V4.x 及以上。

V4.x 以下所有指令集版本功能基本一致，只是内部微调；

V4.x 及以上所有指令集版本基本功能一致，变化较大是 V6.x 支持安全 TCP 通信，V8.x支持 TCONSettings 指令。此外 Tmail_C 这个发邮件指令在 V4.x 及以上所有指令集版本中变化很大。

对于 TCP、ISO ON TCP 通信

TSEND_C = TCON + TSEND + TDISCON

TRCV_C = TCON + TRCV + TDISCON

一般使用组合是：

对于 UDP 通信

一般使用组合是：

对于 TCP、ISO ON TCP 通信

TSEND_C = TCON + TSEND + TDISCON

TRCV_C = TCON + TRCV + TDISCON

对于 UDP 通信

TSEND_C = TCON + TUSEND + TDISCON

TRCV_C = TCON + TURCV + TDISCON

对于 TCP、ISO ON TCP 一般使用组合是：

对于 UDP 一般使用组合是：

	V4.x 以下指令集	V4.x 及以上指令集
连接管理的指令 TSEND_C 和 TRCV_C
对 UDP 的支持	不支持	支持
连接建立	一个扫描周期 DONE=1 STATUS=0	一个扫描周期 DONE=0 STATUS=1
作业中	STATUS=7002	* TSEND_C：STATUS=7005 * TRCV_C：STATUS=7006
TCON
客户端无法访问到服务器	BUSY=1 不报错误，一直等待连接伙伴	ERROR=1，重新连接需要重新触发
接收指令 TRCV_C、TRCV
TCP 变长接收	LEN=65535	ADHOC = True
连接指令 TSEND_C、TRCV_C 、TCON
连接参数	TCON_Param	* TCP、UDP：TCON_IP_V4 * ISO ON TCP：TCON_IP_RFC * （也兼容支持 TCON_Param）*
CP1243-1
CP1243-1 使用 OUC 指令	不支持	支持

*V6.x 开始支持 TCON_IP_V4_SEC、V7.x 使用 V3.2 版本 CP1243-1 支持 TCON_QDN 和 TCON_QDN_SEC，其中“SEC”为安全 TCP 通信使用，“QDN”为域名访问。
