置位和复位¶

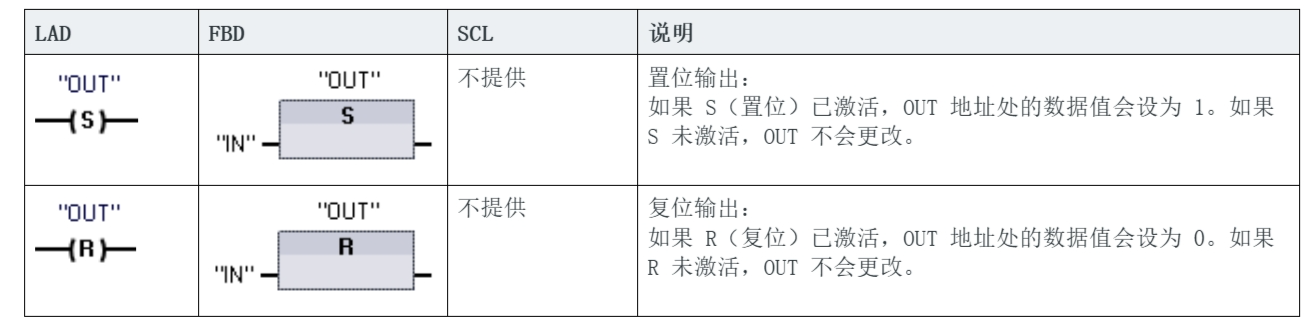

S 和 R 指令
小技巧
1 对于 LAD 和 FBD：这些指令可放置在程序段的任何位置。
2 对于 SCL：必须在应用程序内编写代码来复制该函数。
参数的数据类型
参数 |
数据类型 |
说明 |
|---|---|---|
IN（或连接到触点/门逻辑） |
Bool |
要监视位置的位变量 |
OUT |
Bool |
要置位或复位位置的位变量 |
置位和复位位域¶
备注

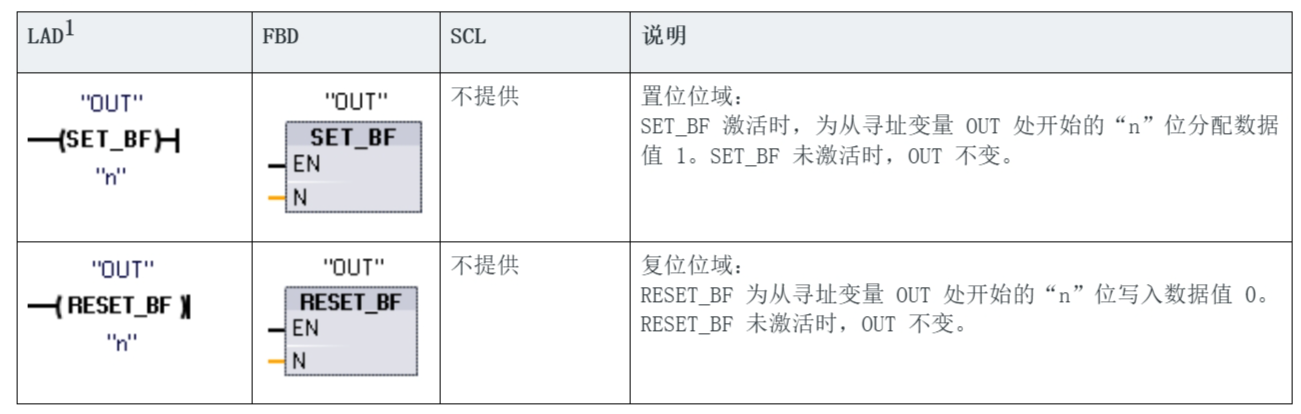

多位置位 和 多位复位 指令
SET_BF 和 RESET_BF 指令
警告
1 对于 LAD 和 FBD：这些指令必须是分支中最右端的指令。
2 对于 SCL：必须在应用程序内编写代码来复制该函数。
置位优先 和 复位优先¶
RS 和 SR 指令
LAD/FBD |
SCL |
说明 |
|---|---|---|
|
不提供 |
复位/置位触发器： |
|
不提供 |
置位/复位触发器： |
警告
- 1 对于 LAD 和 FBD：这些指令必须是分支中最右端的指令。
- 2 对于 SCL：必须在应用程序内编写代码来复制该函数。
参数的数据类型
参数 |
数据类型 |
说明 |
|---|---|---|
S, S1 |
Bool |
置位输入；1 表示优先 |
R, R1 |
Bool |
复位输入；1 表示优先 |
INOUT |
Bool |
分配的位变量“INOUT” |
Q |
Bool |
遵循“INOUT”位的状态 |
备注
“INOUT”变量分配要置位或复位的位地址。可选输出 Q 遵循“INOUT”地址的信号状态。
指令 |
S1 |
R |
“INOUT”位 |
|---|---|---|---|
RS 置位优先 |
0 |
0 |
先前状态 |
|
0 |
1 |
0 |
|
1 |
0 |
1 |
|
1 |
1 |
1 |
指令 |
S |
R1 |
“INOUT”位 |
|---|---|---|---|
SR 复位优先 |
0 |
0 |
先前状态 |
|
0 |
1 |
0 |
|
1 |
0 |
1 |
|
1 |
1 |
0 |
