插拔中断 OB83¶
插拔中断 OB83 的功能¶
如果移除或插入了已组态且未禁用的分布式 I/O模块或子模块（PROFIBUS、PROFINET 和 AS-i），编程访问 OB83 的启动信息可以判断触发 OB83 的模块并作出响应。
与插拔中断 OB83 相关的信息¶
当触发插拔中断时，通过 OB83的接口变量可以读取相应的启动信息，可以帮助确定事件发生的设备、发生的事件类别。OB83的接口变量及启动信息以及导致 OB83 的启动事件如图 1、表 1、表 2 所示。

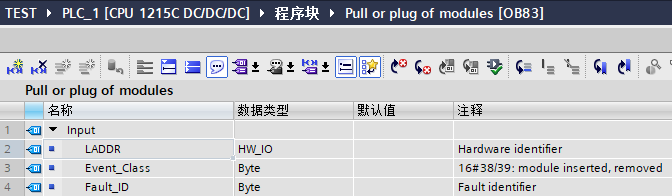

图 1. OB83 接口变量
输入 |
数据类型 |
说明 |
|---|---|---|
LADDR |
HW_IO |
硬件标识符 |
Event_Class |
Byte |
B#16#38：模块已插入 |
Fault_ID |
Byte |
故障标识符 |
表 1. OB83 的启动信息
Event_Class B#16#.… |
Fault_ID B#16#.… |
说明 |
|---|---|---|
39 |
51 |
IO 模块已移除 |
39 |
54 |
IO 子模块已移除 |
38 |
54 |
IO 子模块已插入，且匹配组态的子模块 |
38 |
55 |
IO 子模块已插入，但与组态的子模块不匹配 |
38 |
56 |
IO 子模块已插入，但模块参数分配存在错误 |
38 |
57 |
IO 子模块或模块已插入，但存在故障或需要维护 |
38 |
58 |
IO 子模块，已更正访问错误 |
表 2. Event_Class 与 Fault_ID 关系
插拔中断 OB83 的使用示例¶
1、按以下步骤创建插拔中断 OB83¶
如图 2 所示。

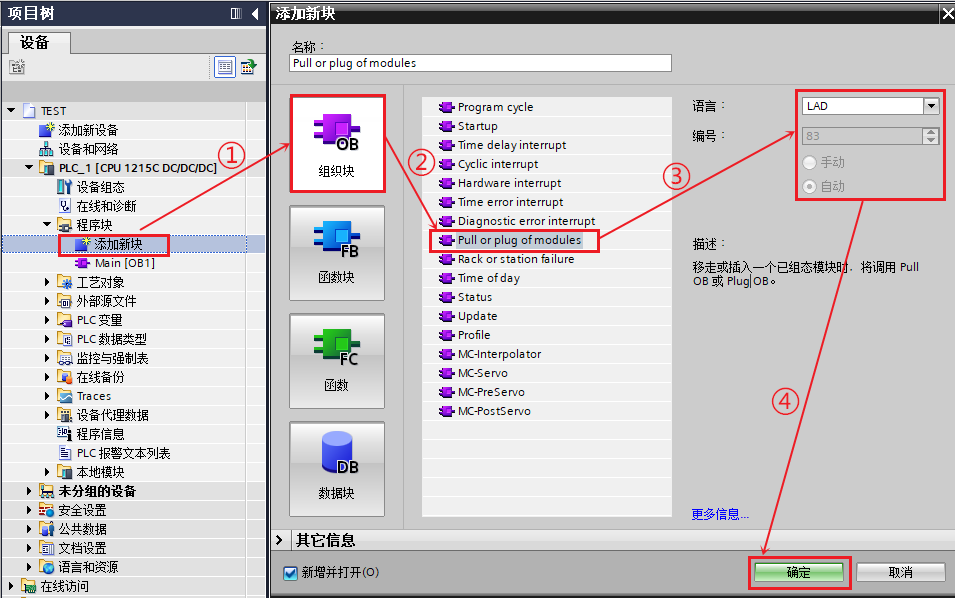

图 2. 创建插拔中断 OB83
2、在 OB83 中编程,创建地址为 MW100、MB102、MB103的变量用于存储出现模块插拔时读取到的启动信息¶
如图 3 所示。

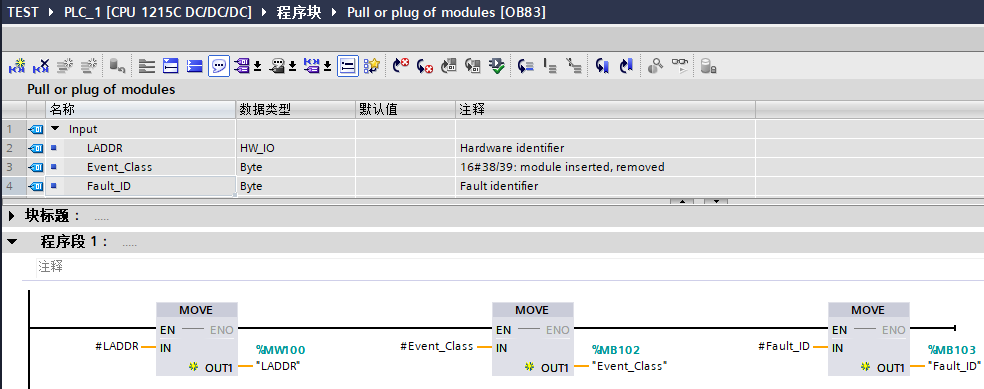

图 3. OB83 中编程
3、测试结果：程序下载后，在监控表中查看 MW100、MB102 、MB103 的数据¶
① 当有模块拔出时，触发插拔中断 OB83 ，结果如图 4 所示。
图 4. 测试结果 1
② 当有模块插入时，触发插拔中断 OB83 ，结果如图 5 所示。
图 5. 测试结果 2
4、通过 OB83 启动信息中 LADDR 判断触发 OB83 的模块¶
LADDR 是受影响模块或子模块的硬件标识符，通过 OB83 中 LADDR的值就可以判断受影响的硬件，LADDR 的查看方式如下，可以在 PLC变量的系统常量中查看 PLC项目中全部系统常量，也可以在网络视图中选择具体的站或者系统查看系统常数，
如图6、7 所示。

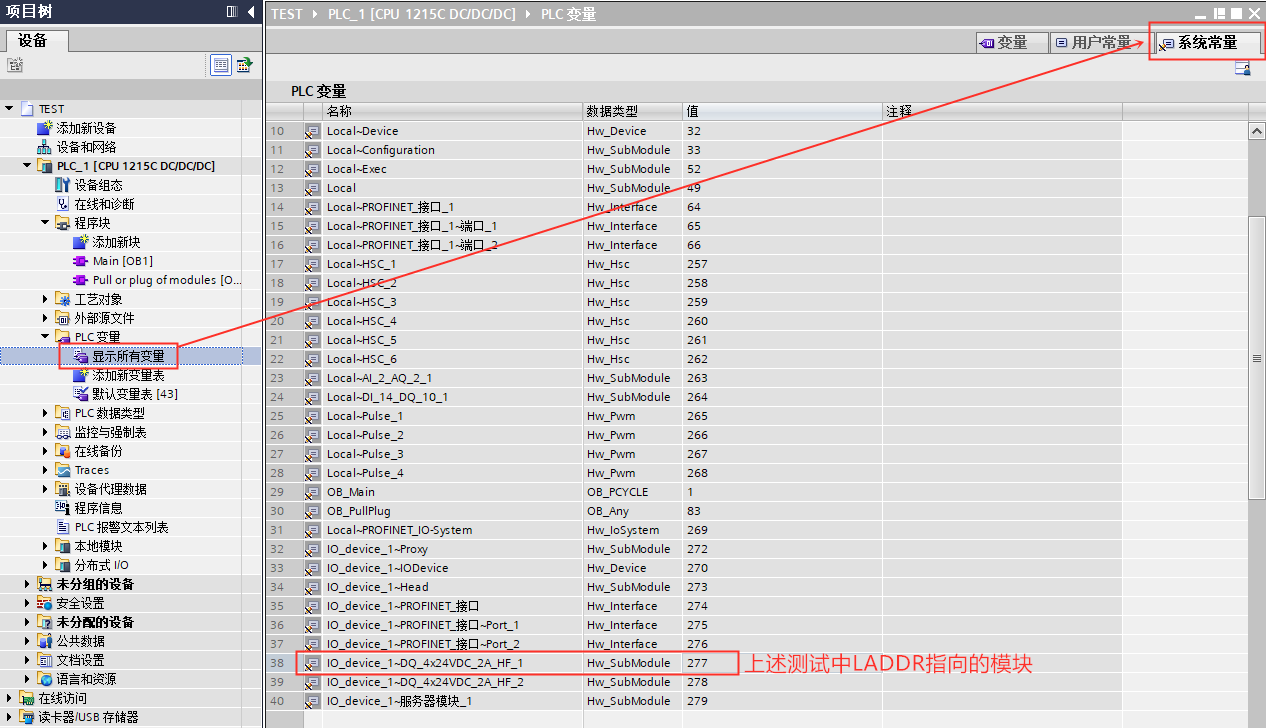

图 6. 全部系统常量查看方法

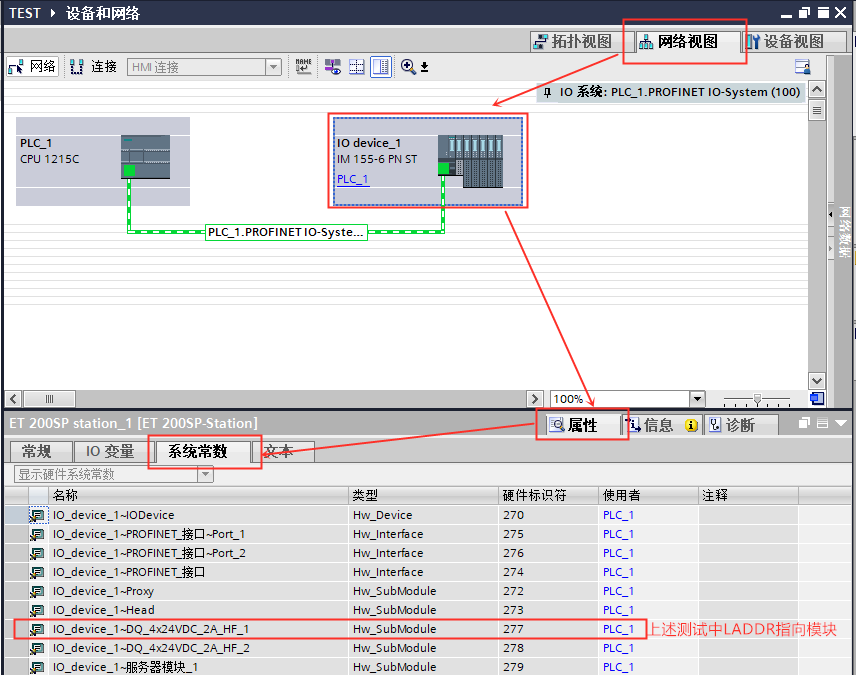

图 7. 具体站或系统的系统常数查看方法
常见问题：¶
提示
使用插拔组织块需要注意什么?
1、插拔组织块 OB 数量 <=1 ；
2、无论是否编程 OB83，移除或插入了已组态且未禁用的分布式 I/O 模块或子模块不会导致 CPU 进入 STOP 模式；
3、无论是否编程 OB83，移除或插入中央模块将导致 CPU 进入 STOP 模式；
4、如果希望 CPU 在接收到触发 OB83 的某种启动事件时进入 STOP 模式，可以在 OB83 中加入 STP 指令，使 CPU 进入 STOP 模式。
