数据类型 DTL 介绍、使用¶
硬件：
① S7-1200 CPU （本文中使用 V4.4 版本的 S7-1215C DC/DC/DC）
② PC（带以太网卡），TP 电缆（以太网电缆）
软件：
① 文档中使用 TIA Portal V16
一、DTL 时间数据类型¶
日期和时间的数据类型 DTL 的操作数长度为 12个字节，用于存储日期和时间信息。下表列出了数据类型 DTL 的属性：
字节长度 |
格式 |
值范围 |
输入值示例 |
|---|---|---|---|
12 |
DTL#年-月-日-小时:分:秒:纳秒 |
DTL#1970-01-01-00:00:00.0 到 |
DTL#2008-12-16-20:30:20.250 |
数据类型 DTL 的结构由几个部分组成，每一部分都包含不同的数据类型和取值范围。指定值的数据类型必须与相应元素的数据类型相匹配。下表给出了数据类型 DTL 的结构组成及其属性：
字节 |
组件 |
数据类型 |
值范围 |
|---|---|---|---|
0 |
年 |
UInt |
1970 - 2262 |
1 |
年 |
USInt |
|
2 |
月 |
USInt |
1 - 12 |
3 |
日 |
USInt |
1 - 31 |
4 |
星期 |
USInt |
1（星期日） - 7（星期六） |
5 |
小时 |
USInt |
0 - 23 |
6 |
分钟 |
USInt |
0 - 59 |
7 |
秒 |
USInt |
0 - 59 |
8 |
纳秒 |
UDInt |
0 - 999999999 |
9 |
纳秒 |
||
10 |
纳秒 |
||
11 |
纳秒 |
二、系统/本地时间区别¶
系统时间（System Time）：UTC 时间，即以前的格林威治标准时间。
本地时间（Local Time）：根据 S7-1200 CPU 所处时区设置的本地标准时间。
例如，北京时间与系统时间相差 8 小时。
在 CPU 属性中进行设置，如图 1 所示：

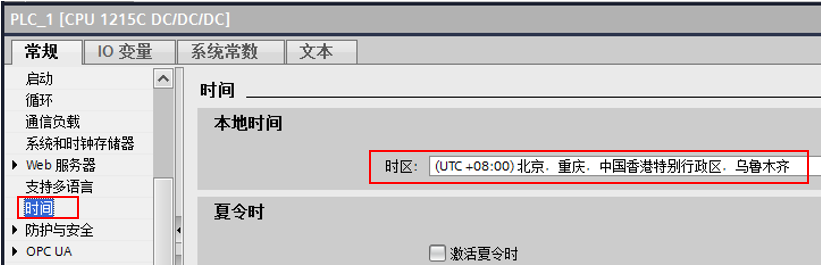

图.01 组态时区
三、读取 S7-1200 CPU 的系统/本地时钟¶
1. 读取 S7-1200 CPU 的系统/本地时钟指令的调用。¶
如图 2 所示：

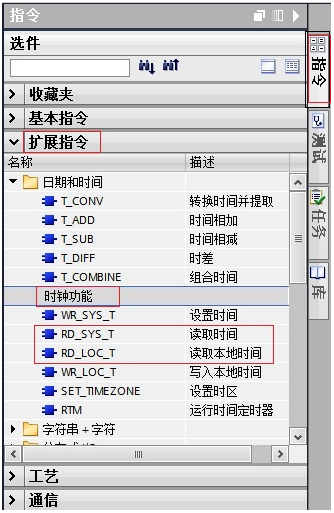

图.02 读写时间指令
2. 读取 S7-1200 CPU 的系统/本地时钟，需要在 DB 块中创建数据类型为 DTL的变量。¶
如图 3 所示：

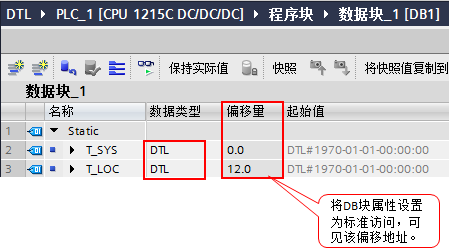

图.03 DTL 数据类型变量
3. 在 OB1中编程，读出的系统/本地时间通过输出管脚”OUT”放入数据块相应的变量中。¶
如图4 所示：

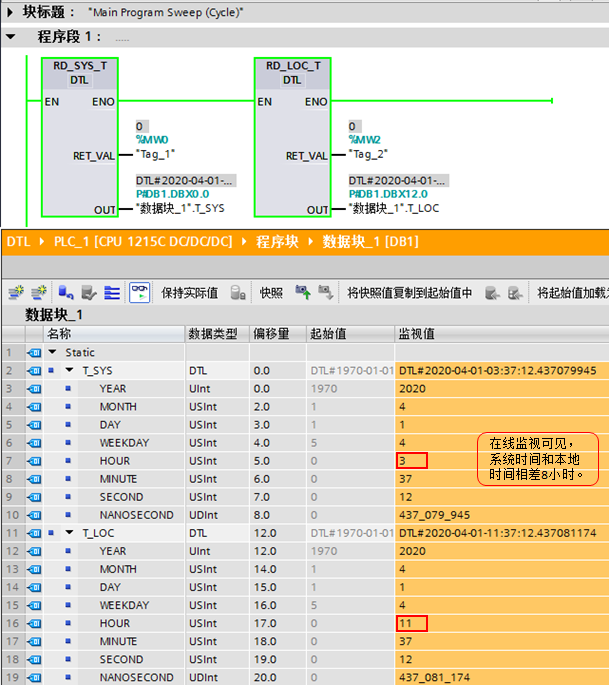

图.04 读取到的时间
从上图可以看出，读出的系统时间和本地时间相差 8 小时，这是因为 S7-1200 CPU 所设置的时区与格林威治时间相差 8小时。输出管脚”RET_VAL”为指令状态输出，具体含义参见指令帮助。
四、应用举例¶
例如，使用本地时钟：
1.设定每天晚上7点开灯，早上7点30分关灯；
2.设定 2030-01-01-12:00:00 执行某个操作。

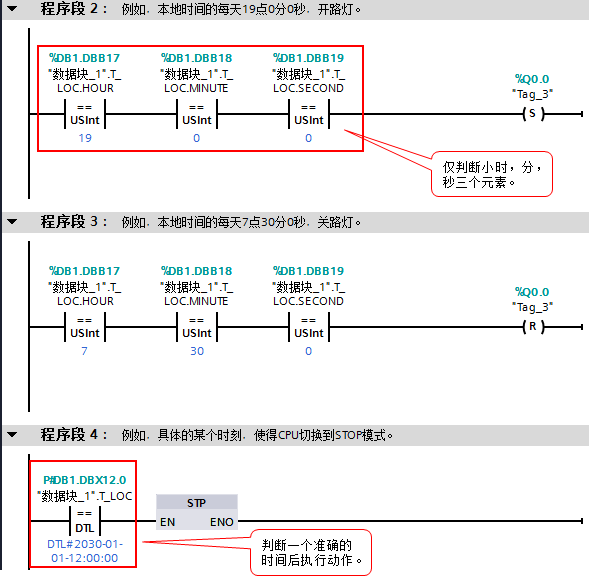

图.05 编程
