硬件检测¶
自动检测CPU主机架硬件信息¶
如果您可以使用电脑在线连接 S7-1200CPU，且CPU的扩展模板都已经被插接完毕，您可以使用自动检测这种更为简便的方式完成设备的硬件配置。
CPU处于出厂设置，用户从未下载设备配置到CPU，也从未为CPU分配IP地址，也可采用 自动检测 方式完成设备配置。
1.添加新设备，选择 控制器，在 SIMATIC S7-1200 下面选择 非特定的CPU 1200 ，在右边版本选择合适的版本

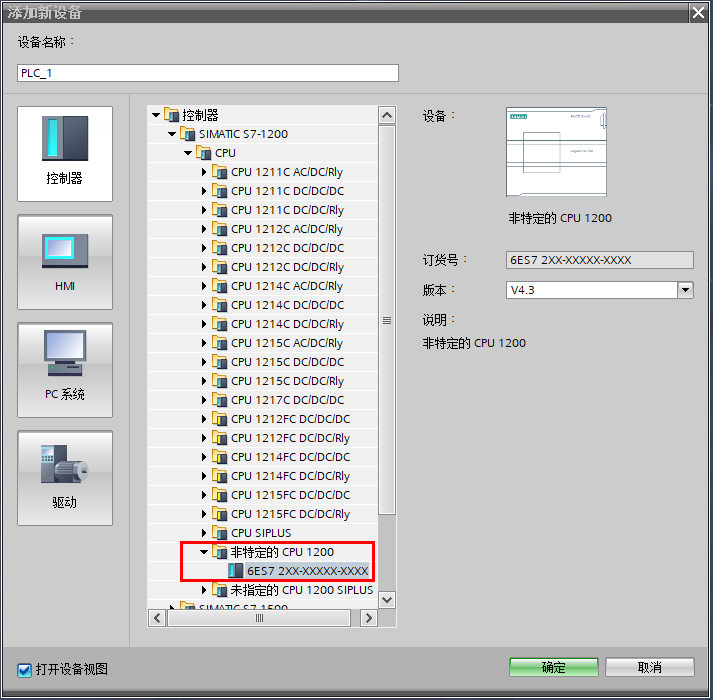

图1 添加非特定的CPU 1200
2.点击确定后，弹出项目视图，在一个透明的CPU下面的对话框中，点击 获取 按钮。
图2 项目视图
3.

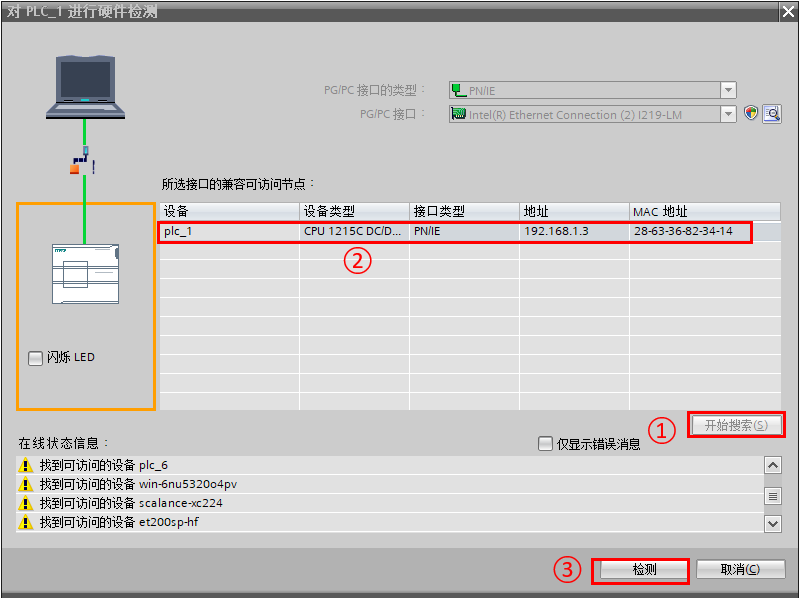

图3 硬件检测
在硬件检测窗口中完成以下操作
①点击开始搜索按钮
②在可访问节点中显示所有兼容的S7-1200并选择
③点击检测按钮
4.硬件信息上载成功后，用户可以在设备视图中看到所有模块的类型，包括CPU、通信模块、信号模板和I/O模块：
图4 硬件信息上载成功
硬件信息上载的只是 CPU(包含以太网地址)及主机架模块的型号以及版本，分布式IO以及模块参数配置是不能获取上来的，必须重新组态及配置所需参数并下载，才能保证CPU正常运行。
自动检测分布式IO硬件信息
在TIA PORTAL V15开始，软件增加功能，可以在线检测并识别与电脑相连的PROFINET IO设备，这样在组态时候避免了逐个检查模块版本、订货号的繁琐。这样该功能结合CPU主机架的检测功能，使得S7-1200的组态更加便捷。
1.创建TIA PORTAL项目，在 在线 菜单，选择 硬件检测 ，选中其下级的 网络中的PROFINET设备.…

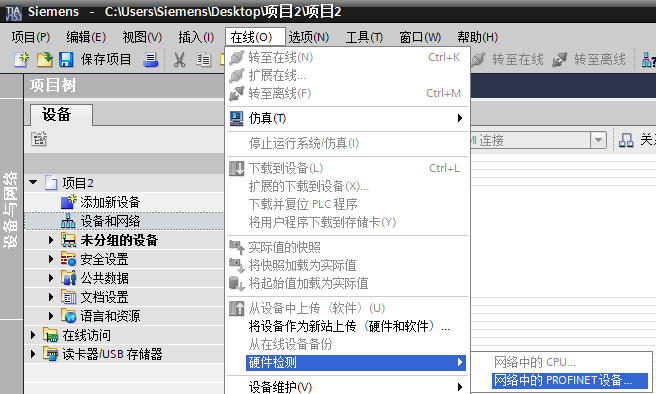

图5 选择功能
2.在弹出对话框做如下操作

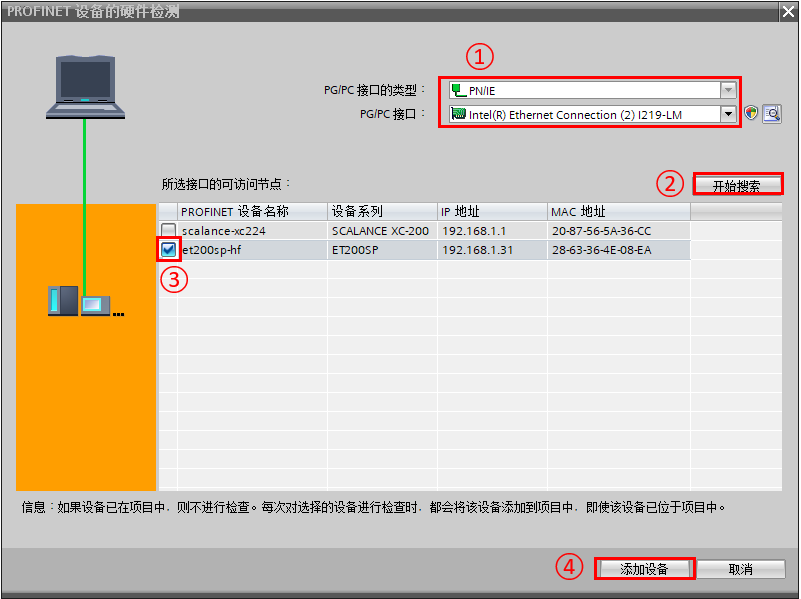

图6 搜索设备
①PGPC接口的类型选择PN/IE，接口选择电脑网卡
②点击 开始搜索 按钮
③在搜索到的设备中选择需要添加的设备
④添加 添加设备 按钮
3.检测出的设备将显示在网络视图中
图7 检测完成
4.进入该设备的设备视图，可以看到模块信息已识别出。

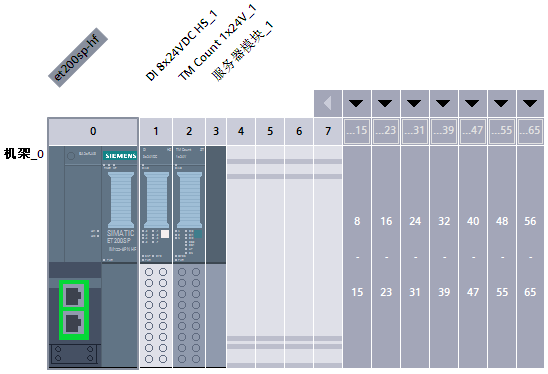

图8 设备视图
