项目的下载

S7-1200的CPU本体上集成了PROFINET通信口，通过这个通信口可以实现CPU与编程设备的通信。

此外，S7-1200 可以通过连接CM1243-5扩展模块，然后电脑通过PC ADAPTER USB A2电缆、或者电脑上的CP卡（例如CP5612）通过PROFIBUS DP线进行下载。

当然，S7-1200 还可以通过连接CP1243-1扩展模块，然后电脑通过网线进行下载。

在这里只介绍最常用的第一种方法，后两种方法只需在下载页面修改接口类型或接口即可。

STEP 7 TIA Portal 软件向用户提供了简便、灵活的下载方式，操作步骤如下：

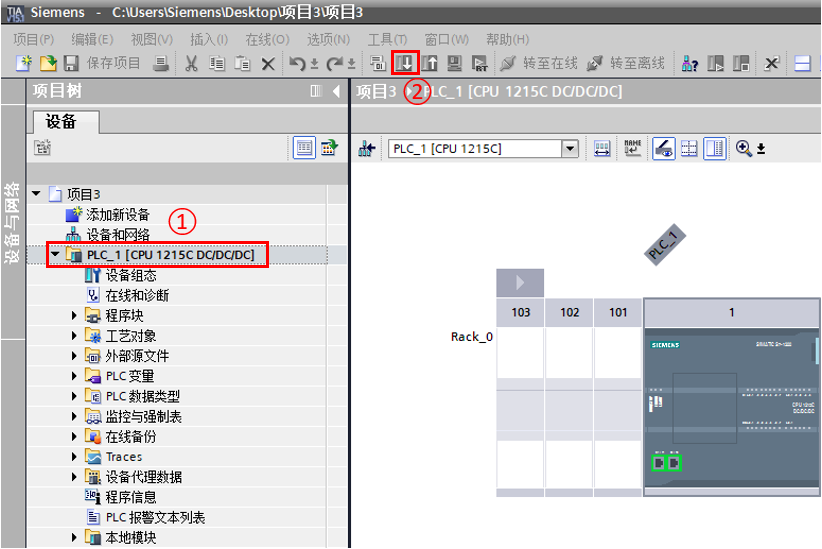

  • 1.在项目树中，选中需要下载的项目文件夹，然后执行菜单命令 在线>下载到设备 或直接点击工具栏上的图标 下载到设备，如图01所示。

图01.项目下载

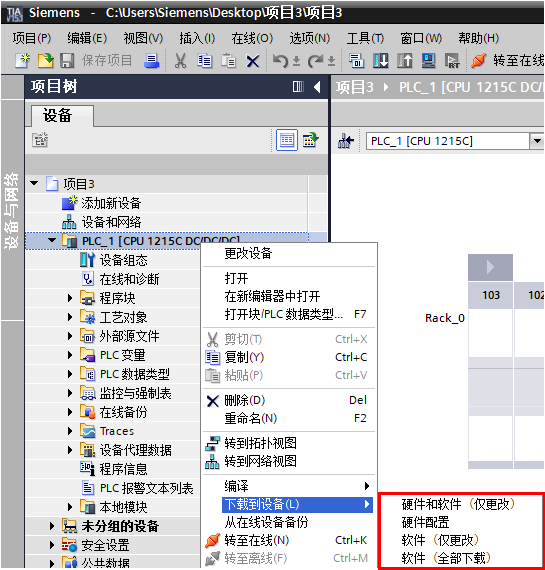

另外，还可以下载单独的组件，例如硬件组态和程序块。在项目树中，右键点击项目文件夹，如图02所示，在弹出的菜单中会提供如下菜单命令：

  • 下载到设备〉硬件和软件（仅更改）：设备组态和改变的程序下载到CPU中。

  • 下载到设备〉硬件配置：只有硬件组态下载到CPU中。

  • 下载到设备〉软件（仅更改）：只有改变的程序块下载到CPU中。

  • 下载到设备〉软件（仅更改）：下载所有的程序块到CPU中。

备注

S7-1200下载程序必须是一致性下载，也就是无法做到只下载部分块到CPU

图02.单独组件下载

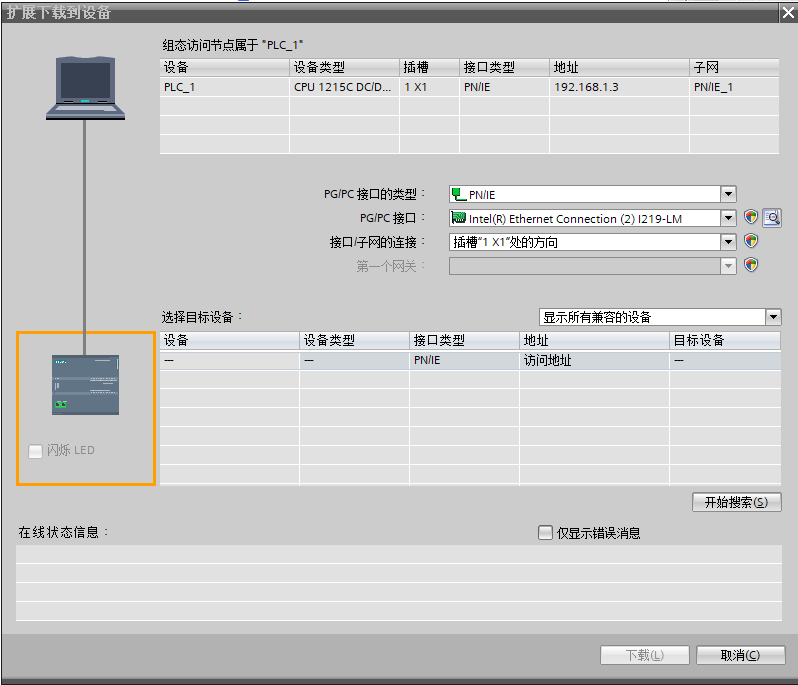

  • 2.在弹出的 扩展的下载到设备 对话框中，设置PG/PC接口类型，其 PG/PC接口 下拉选项中选择编程设备的网卡，点击 <kbd> 开始搜索(S) </kbd>，如图03所示。

图03.搜索设备

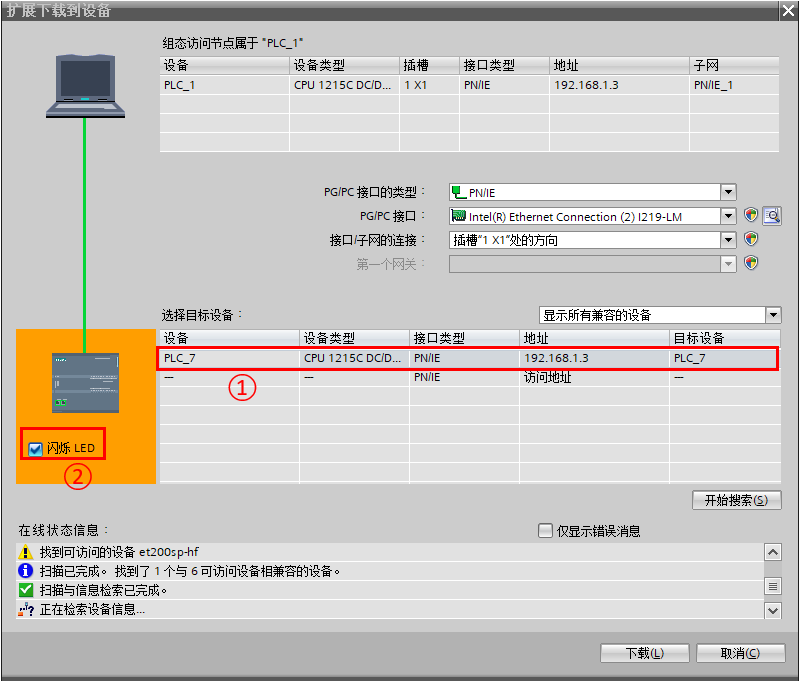

  • 3.搜索到可访问的设备后，选择要下载的PLC，当网络上有多个S7-1200PLC时，通过 闪烁LED 来确认下载对象，点击<kbd> 下载</kbd> 按钮，如图04所示。

图04.选择下载对象

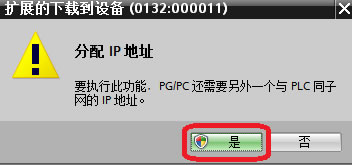

  • 4.如果编程设备的IP地址和组态的PLC不在一个网段，需要给编程设备添加一个与PLC同网段的IP。在弹出的对话框中分别点击 <kbd>是</kbd> 和 <kbd>确定 </kbd>，如图05和图06所示。

图05.添加同网段IP确认

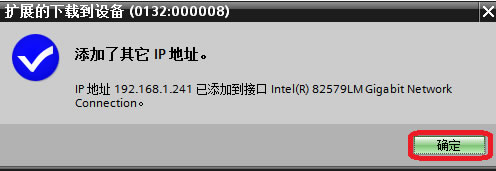

图06.添加IP完成

  • 5.项目数据必须一致。如果项目没有被编译，在下载前会自动被编译。在 下载预览 对话框，会显示要执行的下载信息和动作要求。

图07.下载预览窗口

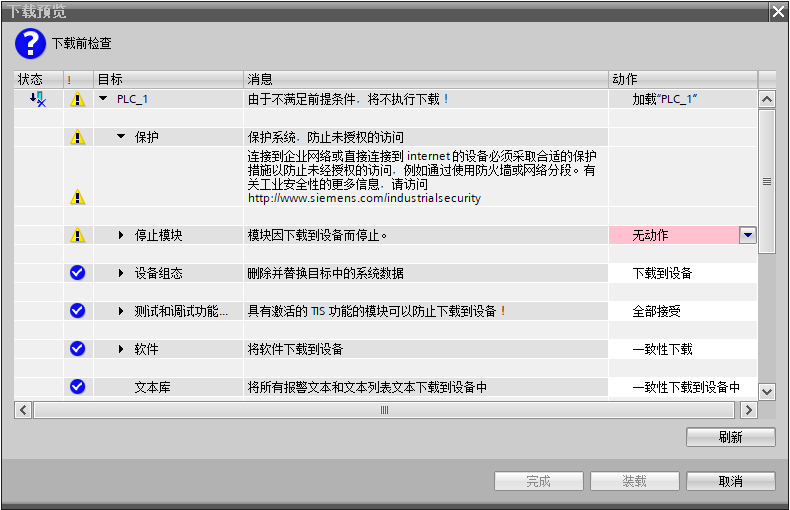

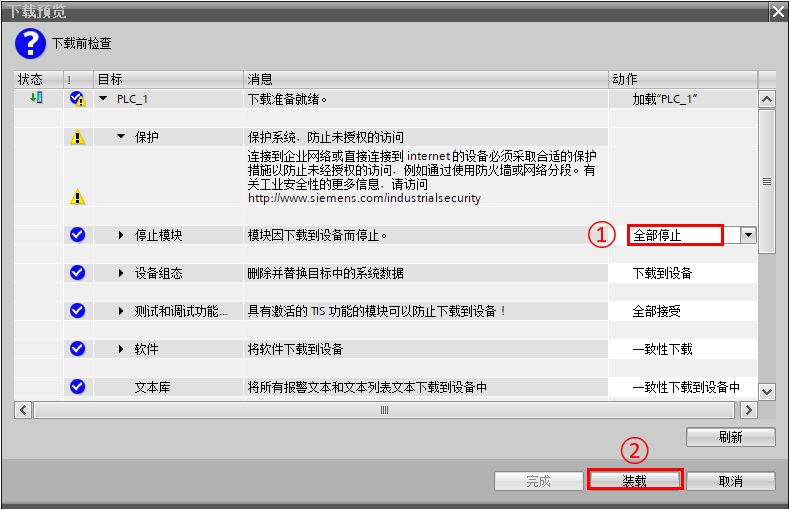

如果需要下载修改过的硬件组态且CPU处于运行模式时，需要把CPU转为停止模式，如图08所示。

图08.CPU运行模式要求

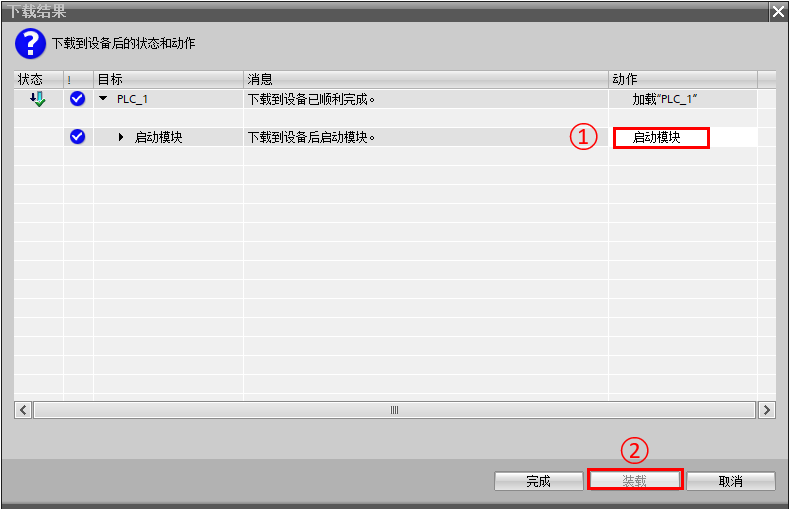

  • 6.下载后启动CPU，如图09所示。

图09.启动CPU

下载常见问题

提示

img 1.下载菜单中的下载到设备和扩展的下载到设备有什么区别?

下载到设备等同于工具栏的下载按钮，当项目文件下载过后，项目会自动记录之前的下载行为，当点击下载到设备或者工具栏下载按钮，PC将直接和CPU建立连接，直接跳到如图07的下载预览页面。如果之前没有下载过项目文件，点击下载到设备或者工具栏下载按钮会跳到如图04的页面，需要设置接口，搜索等，然后才可以下载。

而点击扩展的下载到设备，就会像下载到设备，并且之前没有下载过项目文件的状态，从如图04的页面开始进行。

提示

img 2.通过无线路由或远程通信无法搜索到CPU，该如何下载?

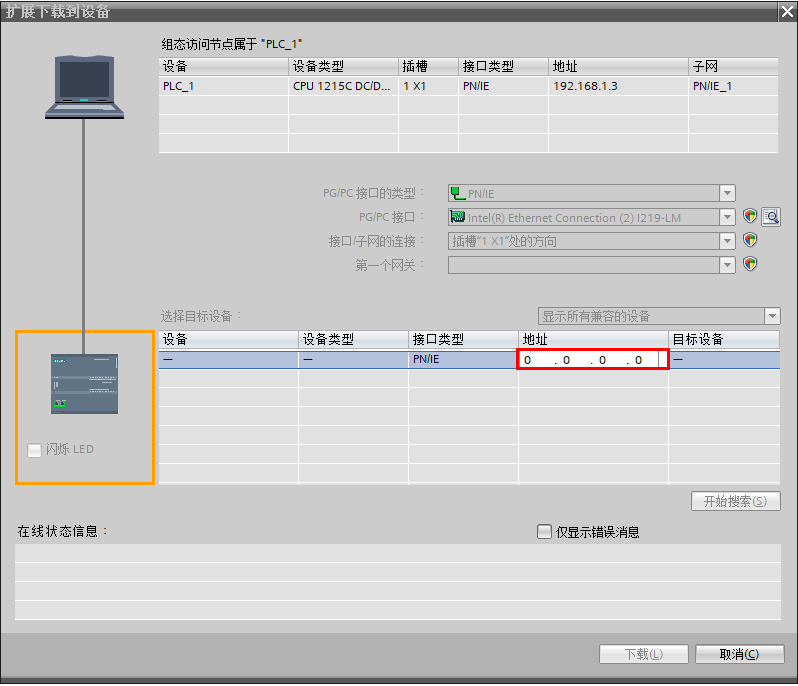

因为第三方路由器通常不支持搜索CPU所需的DCP协议，所以只能通过直接访问CPU的IP地址去下载，如图10所示，在扩展的下载到设备页面的下方的访问地址处直接输入CPU的IP地址即可。

图10 直接输入访问地址

提示

img 3.什么情况下下载不会停机，什么情况下会停机?

下表列出了可在RUN 操作模式下进行下载的程序和组态更改，按 CPU 的固件版本排序。

表格说明：

-RUN：可在 STOP 操作模式以及 RUN 操作模式下将更改下载到 CPU。

  • RUN (<21) ： CPU 在一个程序周期中最多可以集成 20 个全新或修改过的对象/块。

  • RUN (Init) ：改可以在 RUN 操作模式下进行下载；下载的数据块会重新初始化。

  • STOP：更改只能在 STOP 操作模式下进行下载。

  • STOP(Reset) ：更改只能在 STOP 操作模式下进行下载；所有数据（包括保持性数据）都会重置。

V1.0 - 2.1

V2.2 - V3.0

V4.0 及更高版本

更改操作/类型

可能的下载模式

硬件组件的已修改属性。其中包括对硬件配置注释的更改

STOP

STOP

STOP

修订的注释（新的、修订的、删除的），硬件配置的注释除外

STOP

RUN

RUN

同时下载的块数

STOP

RUN (<11)

RUN (<11)

将 PLC 程序下载到设备中并复位

STOP (Reset)

STOP (Reset)

STOP (Reset)

新 OB

STOP

STOP

STOP

修改的 OB：代码更改

STOP

RUN

RUN

属性已修改的 OB（例如，周期时间更改）

STOP

STOP

STOP

删除的 OB

STOP

STOP

STOP

新的 FB/FC/DB/用户数据类型 (UDT)

STOP

STOP

RUN

删除的 FB/FC/DB/用户数据类型 (UDT)

STOP

RUN

RUN

修订的 FB/FC：代码更改

STOP

RUN

RUN

修订的 FB/FC：接口更改

STOP

STOP

RUN

修改的 DB（未启用存储器预留区域）：已修改、添加或删除的变量的名称/类型

STOP

STOP

RUN (Init)

修改的 DB（已启用存储器预留区域）：添加的新变量

无

无

RUN

修改的用户数据类型 (UDT)

STOP

STOP

RUN (Init)

添加新的 PLC 变量（定时器、计数器、位存储器）

STOP

STOP

RUN

修改的保持性设置（定时器、计数器、位存储器、DB区域）

STOP

STOP

STOP

添加的硬件组件

STOP

STOP

STOP

修改的 DB：修改的属性（更改”仅存储在装载内存”属性）

STOP

STOP

RUN (Init)

备注

启用存储器预留区域是 V4.0及更高版本 CPU 的功能，具体参见 下载但不重新初始化 章节。

提示

img 4. STEP 7 V13 SP1 编写的 S7-1200 V4.0项目，可以正常下载到 FS: 04 S7-1200 CPU，但是无法下载到 FS:05 S7-1200 CPU，ERROR 指示灯红色闪烁报错，CPU 无法启动 。为什么?

S7-1200 V4.2 模块兼容 V4.0 和 V4.1模块，且新订购的 V4.2 模块是 FS:05。

当使用 STEP 7 V13 SP1 编写 的 S7-1200 V4.0项目无法正常下载时，可考虑检查以下内容：

  • 先检查 STEP7 V13 SP1 编写的 S7-1200 V4.0项目是否启用了高数计数器功能；

    • 从”在线和诊断”检查实际使用的 S7-1200 固件版本。

如果 STEP 7 V13 SP1 编写 的 S7-1200 V4.0项目使用了高数计数器功能，且实际使用的 S7-1200 CPU 版本是V4.2 FS:05， 则无法执行下载，CPU ERROR指示灯红色闪烁报错 ，CPU 无法启动。

这是因为 S7-1200 V4.2 高速计数器新增了门控制等功能，不能将旧版本组态的下载到 V4.2 FS: 05 CPU。

解决方法：

  • 1.将项目升级至STEP 7 V14，然后重新组态高速计数器后将项目下载到 V4.2 FS: 05 CPU。

  • 2.将 S7-1200 CPU 升级到 V4.2.1后再执行项目下载。
