S7-1200 参数汇总¶
基本功能¶
CPU 实时时钟保持时间¶
通常为 20 天，40℃ 时最少为 12 天（免维护超级电容）；
使用 BB1297 电池板和 CR1025 电池实时时钟断电保持时间大约为 1 年。
CPU 数据断电保持时间¶
设置了断电保持的数据理论上断电保持的时间是无限的，实际保持时间可能与运行环境、电源、EMC 等有关，所以尽可能按照安装要求进行安装、供电等。
CPU 断电保持数据区大小¶
固件版本为 V4.0 - V4.4 的 CPU 保持性存储器大小为 10k Byte
固件版本为 V4.5 及其以上的 CPU 保持性存储器大小为 14k Byte

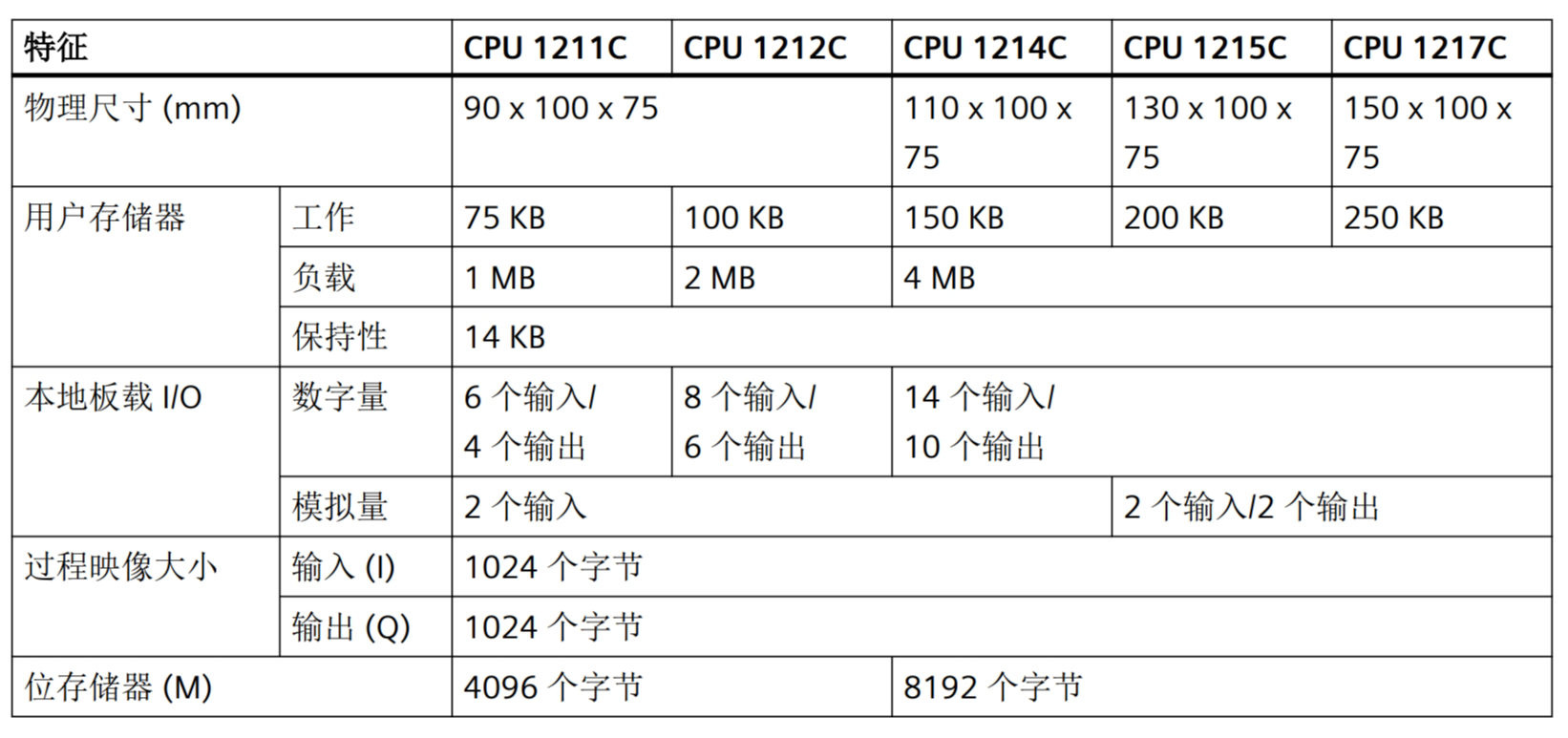

CPU 工作存储器和负载存储器大小¶
PLC 支持的代码块、定时器和计数器¶

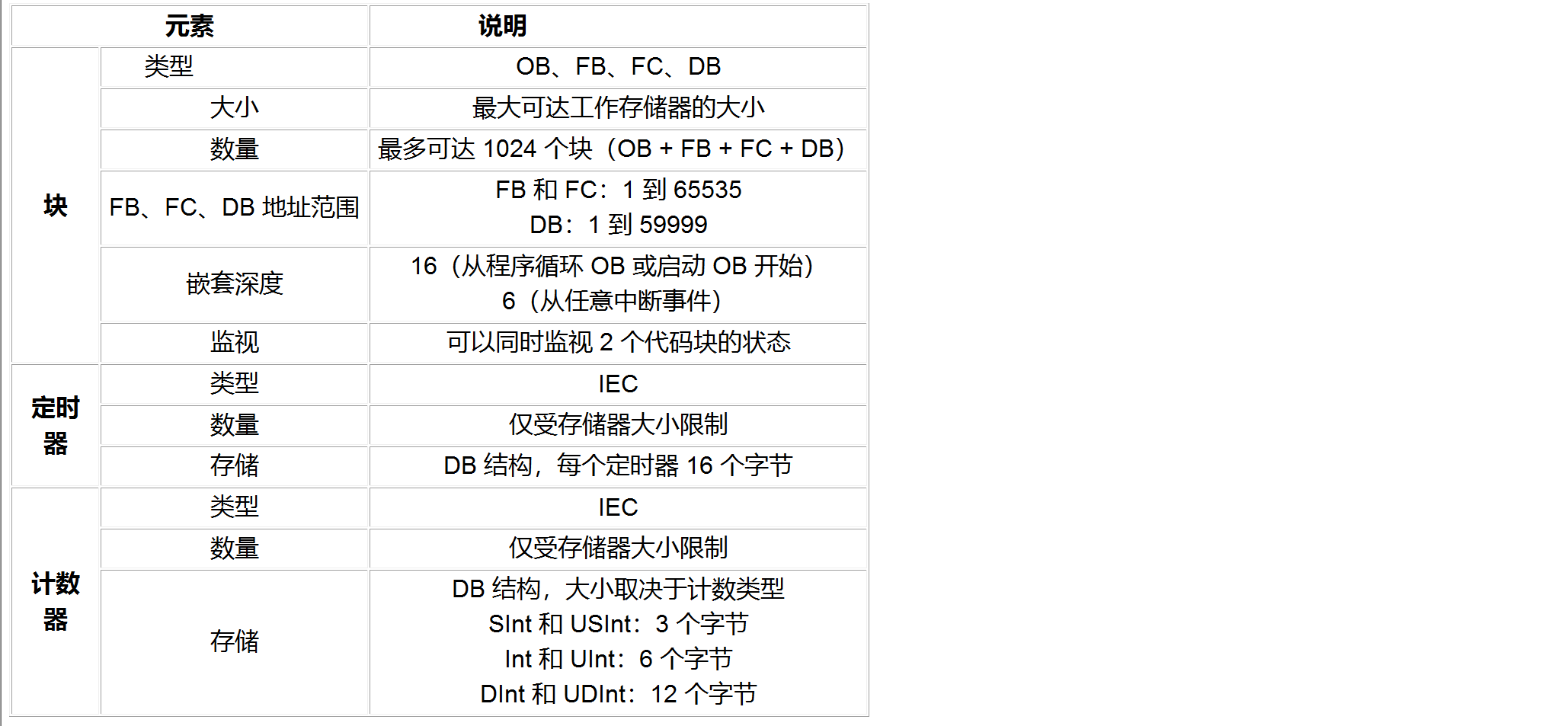

代码块、定时器和计数器

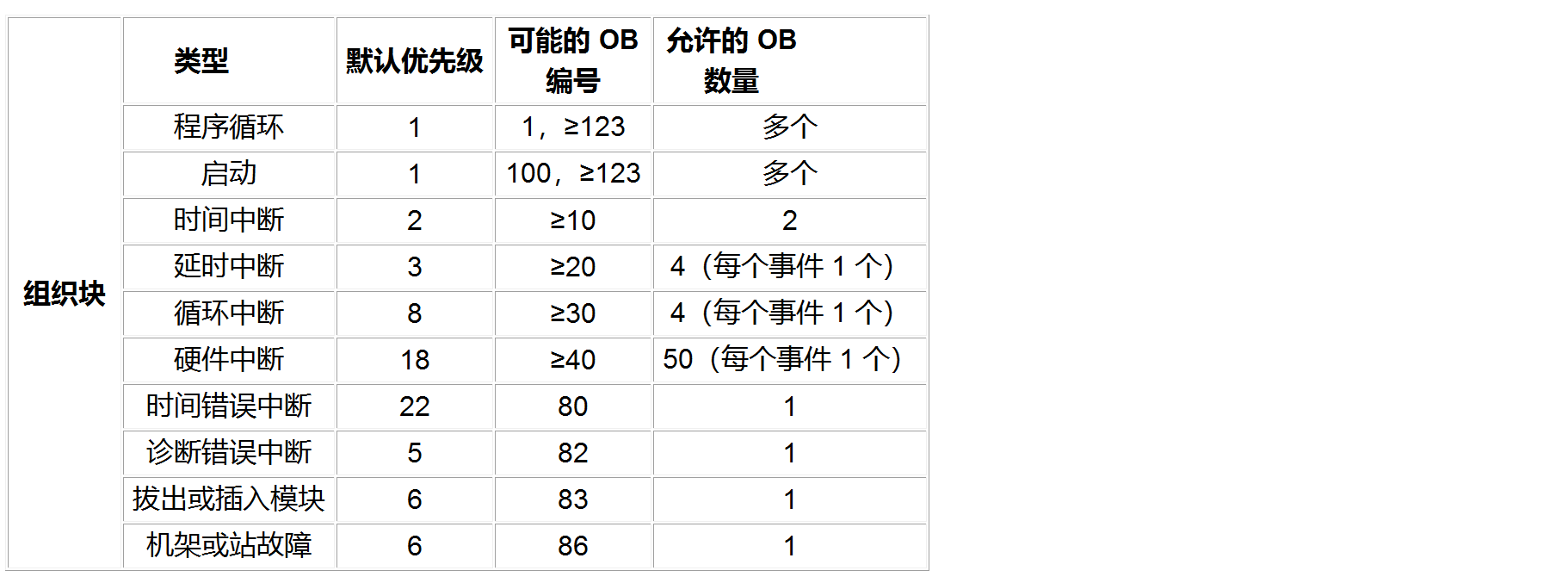

组织块

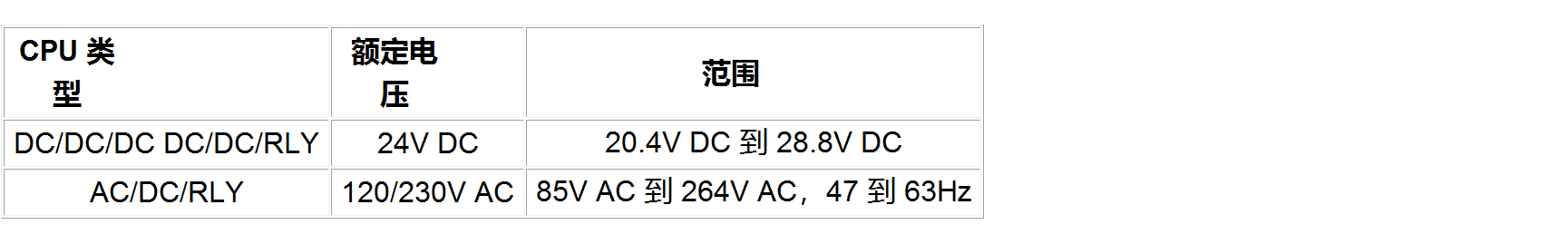

PLC 额定电压¶
CPU 切断电源后，CPU 的电容维持时间¶
取决于 CPU 的供电类型：AC 120V 时为 20ms；AC 240V 时为 80ms；DC 24V 时为 10ms。
PLC 通信功能¶
CPU 控制 IO设备 / DP 从站数量¶
S7-1200 CPU 作为 PROFINET IO 控制器时支持 16 个 IO 设备，所有 IO 设备的子模块数量最多为 256 个。
S7-1200 CPU 可以组态最多 3 个 PROFIBUS 通信模块，可以使 CM 1243-5 或 CM 1242-5 的任意组合。每个 DP 主站（CM 1243-5）最多控制 32 个 DP 从站，每个 DP 主站最多扩展 512 个子模块。
CPU 串口通信模块和通信板¶

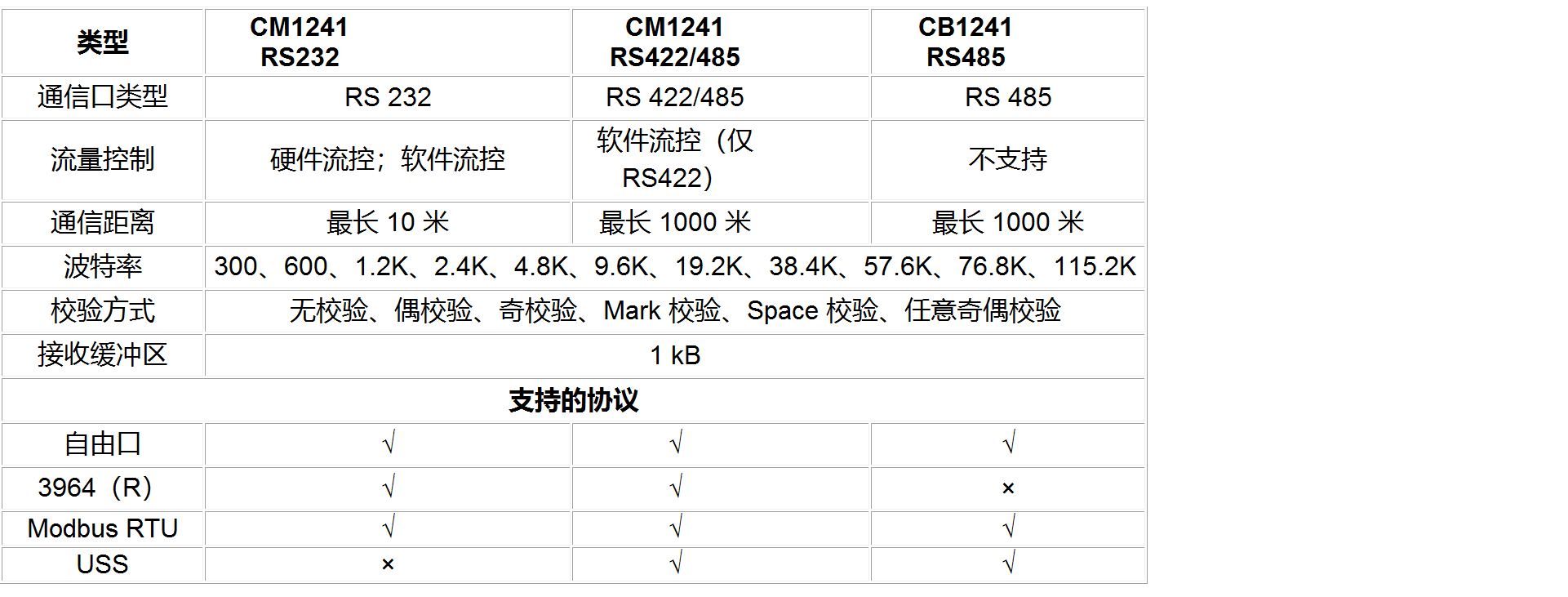

串口模块
CPU 以太网通信¶
支持的以太网通信协议

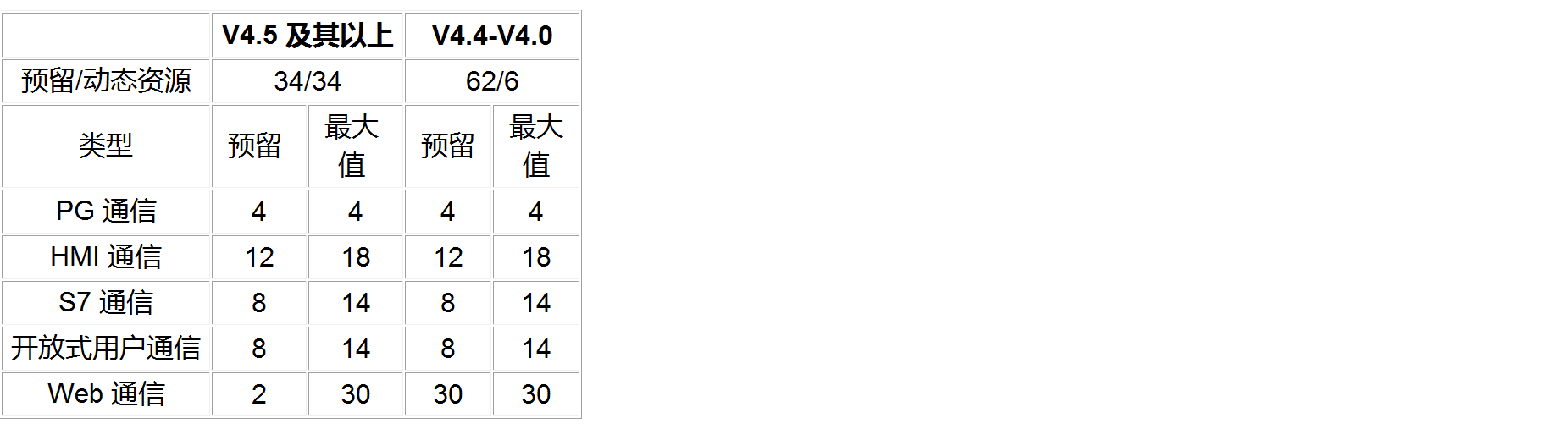

CPU 连接资源¶
PLC 工艺功能¶
S7-1200 CPU 运动控制¶
S7-1200 本体运动控制轴资源：
开环控制方式下：最大的脉冲轴个数为 4，无法扩展。
闭环控制方式下：固件版本 V4.1 及其以上的版本的 S7-1200 都可以通过 PROFIdrive 或模拟驱动器接口控制最多 8 个驱动器。
S7-1200 CPU 高速计数器功能¶
S7-1200 本体和扩展信号板总共提供 6 个高速计数器，可连接 PNP 或 NPN 脉冲输入信号，支持增量型旋转编码器。
S7-1200 高速计数器支持的工作模式有以下 4 种：
单相计数，方向由内部或外部控制
两相位
A/B 正交计数器
A/B 正交计数器四倍频

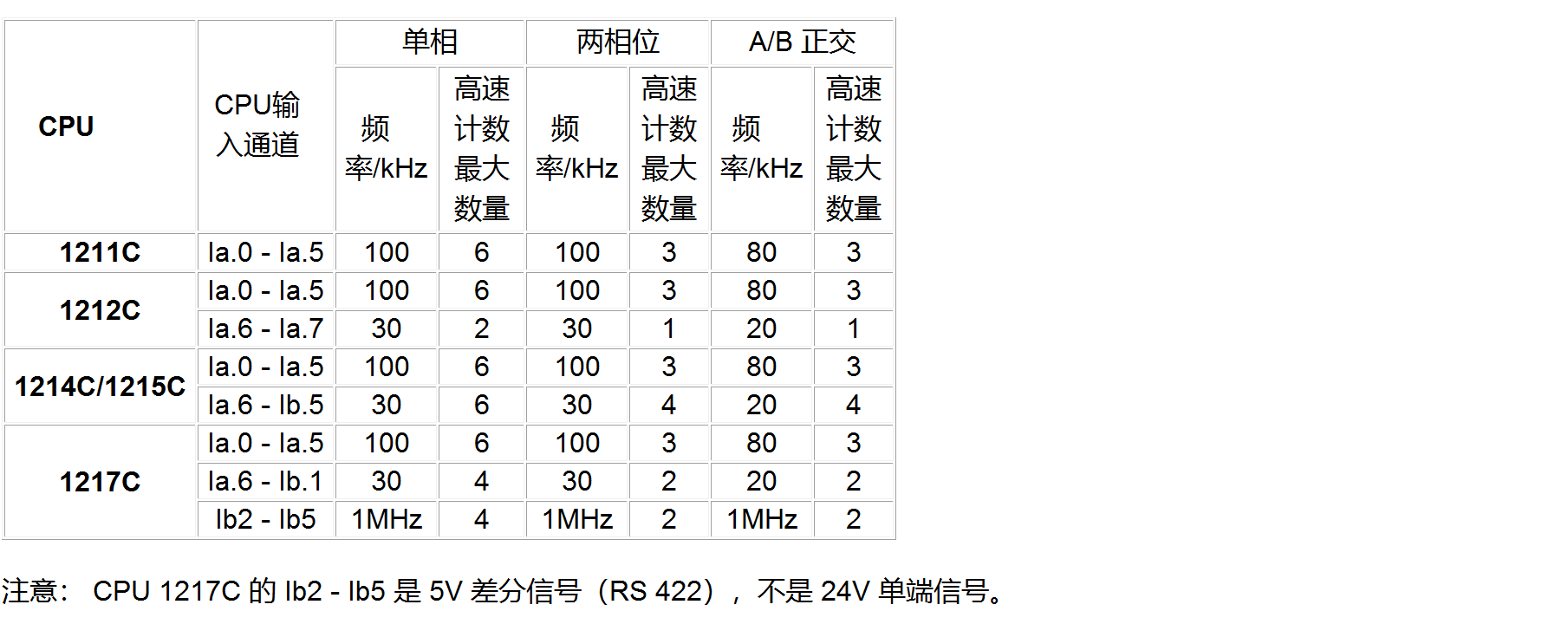

S7-1200 CPU 本体输入最大频率

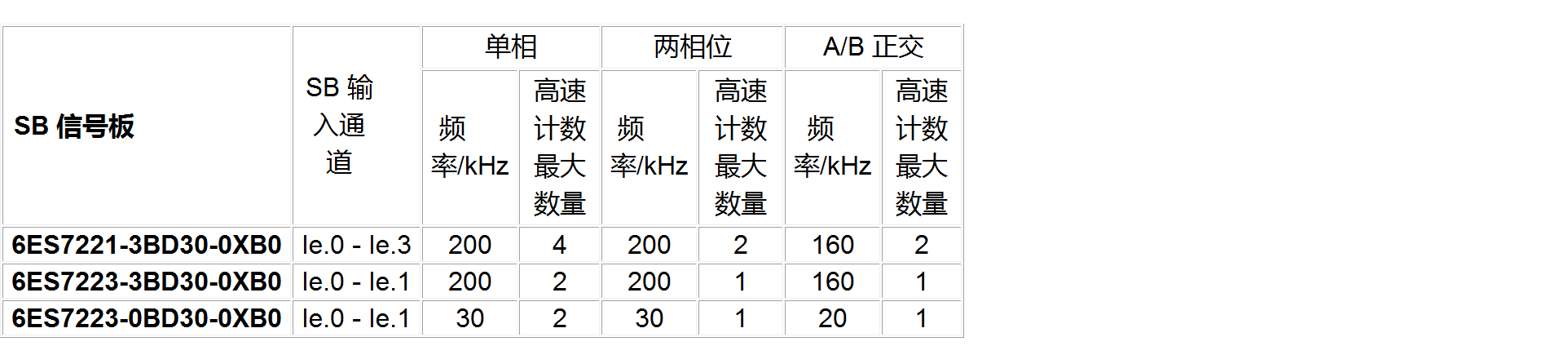

信号板 SB 输入最大频率
S7-1200 PID 功能¶
S7-1200 提供 3 个 PID 指令：PID_Compact、PID_3Step、PID_Temp。
S7-1200 所支持的 PID 回路数仅受程序量大小及程序执行时间的影响，没有具体数量的限制，可以同时进行多个回路数的控制。

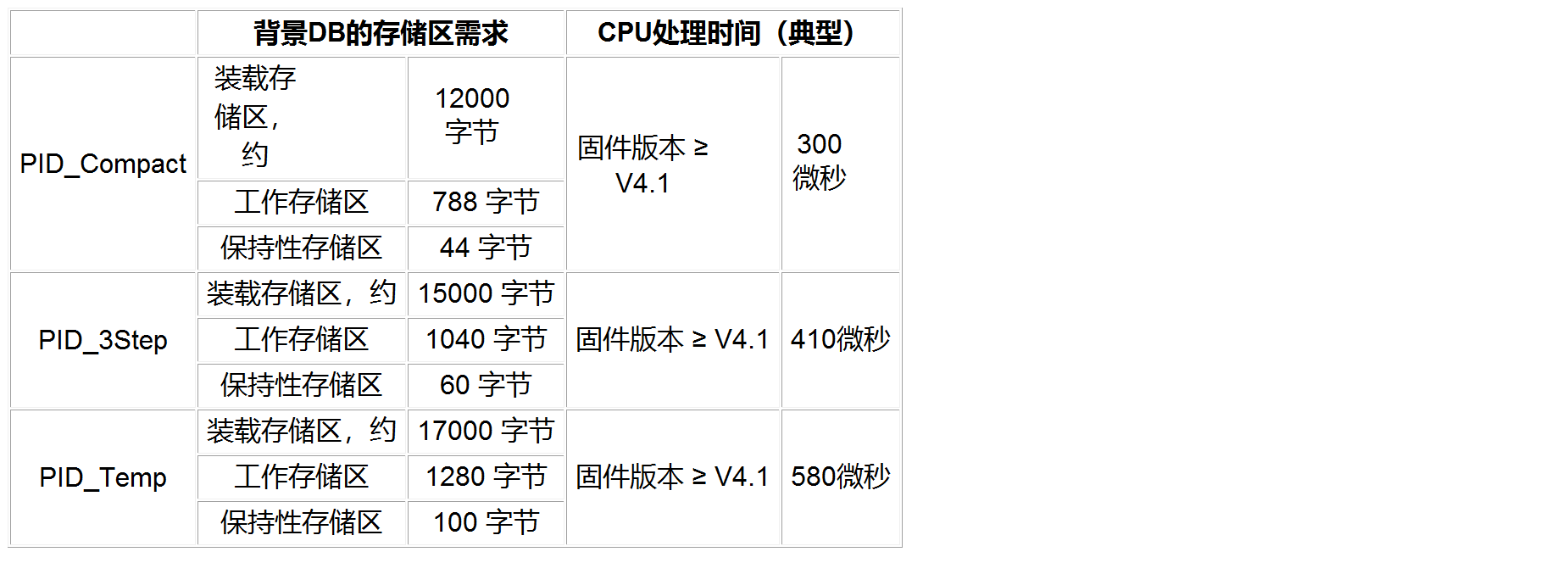

单个 PID 所需存储区与处理时间

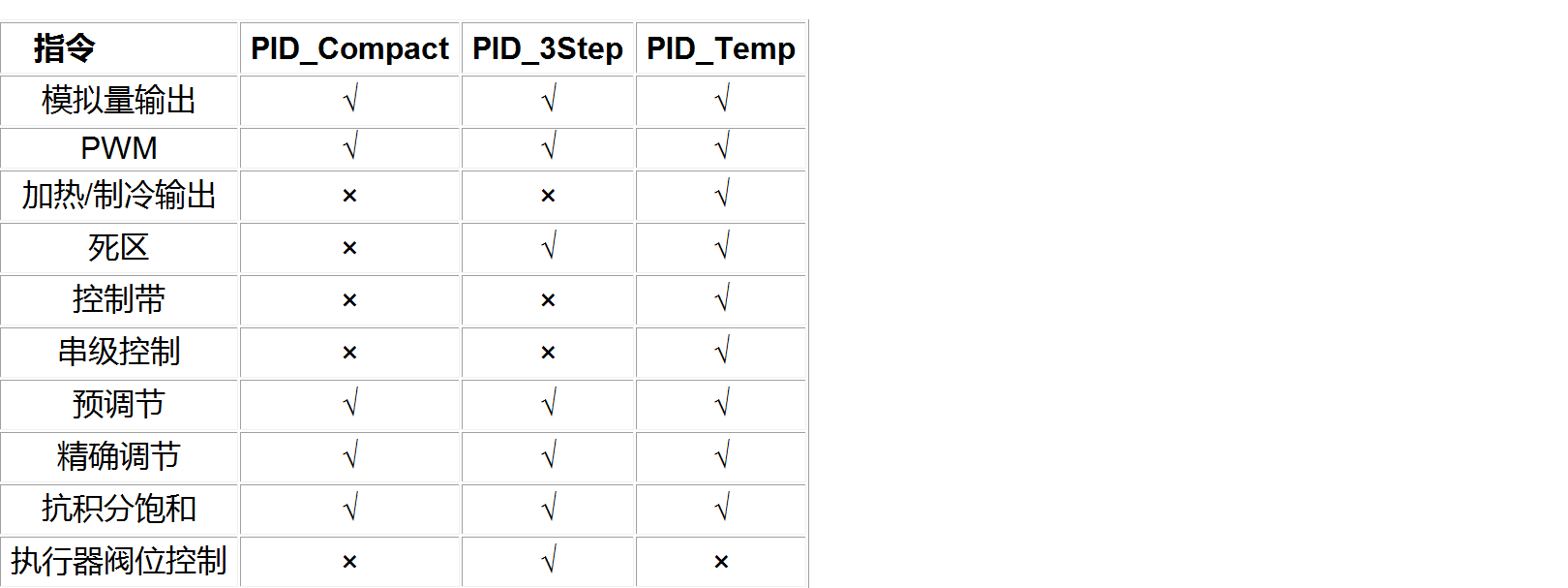

PID 指令功能对比
